南京思金合通信技術有限公司

咨詢熱線:025-85769979

960-1215MHz 10KW 固態脈沖功率放大器

發布時間:2012-11-7 瀏覽:9331





一、    設備組成

950-1230MHz 10KW固態脈沖功率放大器由大功率放大器、脈沖調制器、可控衰減器、脈沖信號發生器、控制顯示模塊、液晶顯示器和鍵盤、電源模塊、電壓指示、功率指示電路等部分組成。

二、    主要技術要求

1.  工作頻率:0.96-1.215GHz

2.  脈沖功率:10kw

3.  高頻脈沖持續時間:3.0-3.6μs

4.  占空比:(Duty Cycle):4%

5.  放大率:70db以上

6.  輸入信號動態范圍:10db(輸入0.1-1mv變化時,輸出是1kw-10kw

7.  帶內增益波動:1.6db以下

8.  輸出入阻抗:輸入:50Ω,輸出:75Ω

9.  冷卻方式:風冷

10. 連續工作時間:8小時以上

11. 電源:220v/3/50Hz/1.5kvA

12. 輸出入連接方式:輸入口N1650Ω),輸出口PK75-17-22線纜,

        國際規格IF70(插座雌雄,同軸線PK75-17-22)

13. 最大反復頻率:10-16KHz(發送脈沖量:8,000/秒)

14. 輸入功率:最大脈沖1mW

15. 脈沖前面上升時間和后面下降時間:0.3μs

16. 能在機柜前部觀察到內部,其他部分為密封。前部有各種信號指示燈。

17. 從底部進風,上部出風,并配備向后出風通道和接插件,出風口尺寸合理設計。

18. 前部需要有電壓表,電流表,相對功率指示表和其他各種指示表和指示燈。

19. 按以下標準設備滿足所定義的環境及振動沖擊要求;

EMC條件

工作溫度:-10~+55

保管溫度:-30~+65

相對濕度:40時90%以上

振動:加速4g時振動頻率5~80Hz上,耐1小時

沖擊:加速15g時沖擊時間5~10ms上,耐30分鐘

使用說明書,操作說明書,電路圖等有關文件全部要英文資料。

底座要有防振踏板

內置大功率定向耦合器

前部和側面指示表,信號燈,插口上要有英文標記。

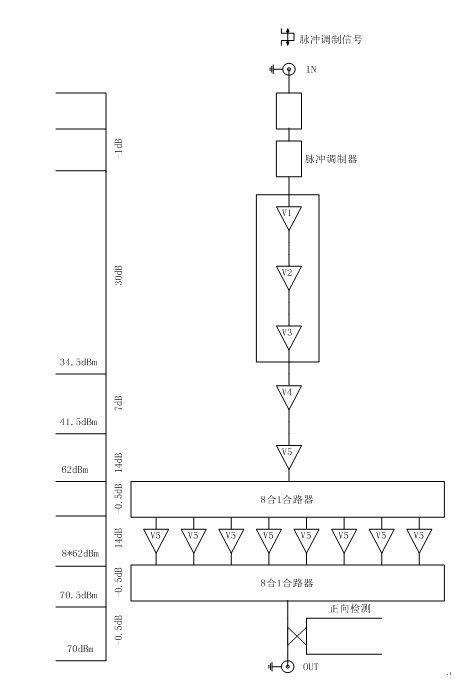

三、功放單元網絡計算及原理框圖
