2.7-3.1GHz 1000W 脈沖功率放大器
發布時間:2012-11-7 瀏覽:8107
一、 設備概述
此功放只適用于脈沖信號.該功率放大器最高輸出峰值包絡功率(PEP)可達1000W以上,具有功放反射駐波過大時保護功能。功率放大器設計合理,散熱效率高,使用方便,穩定可靠。
二、 技術指標
1、工作頻段:2700-3100 MHz
2、輸入信號形式:
輸入信號為連續波,輸出功率:峰值功率≥60dBm (PEP要求:8us/800us , 1%占空比; 40us/800us , 5%占空比;)
4、功放效率:效率>10~20%
5、供電電壓:交流220V/50Hz,電源紋波系數優于1%
6、風機使用電壓:交流220V/50Hz
7、工作溫度范圍:-10℃~+60℃;
8、具有必要的保護和檢測功能
1)電源開路保護;
2)電源短路保護
3)過流保護;
4)過壓保護;
5)過激勵保護
6)過駐波保護
9、接口形式:阻抗50Ω,輸出接口為N型,VSWR≤1.5
10、帶外雜波抑制:≥45dBc。(在工作頻率以外200KHz)
11、.散熱要求:自帶強制風冷.

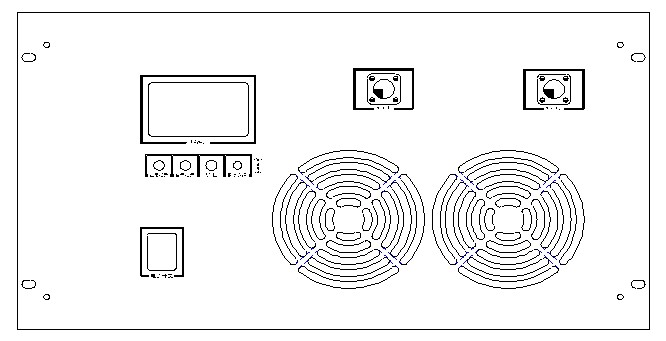

12、結構要求
1)外形結構詳細尺寸:600mm×480mm×266mm;
2)盒體表面涂覆:噴漆,電腦色
